پکیج تصفیه فاضلاب پلی اتیلن کاروگیت یا پکیج فاضلاب پلی اتیلنی
مخازن پکیج پلی اتیلنی تصفیه فاضلاب از تبدیل لوله های کاروگیت فاضلابی به مخازن افقی یا مخازن عمودی تولید می شود ضخامت ورق های ابتدایی و انتهایی مخزن تصفیه فاضلاب حداقل ۱۰ سانتی متر در نظر می گیرند و ورق های داخلی جدا کننده مخزن حداقل ۵ سانتی متر است. ضخامت دیواره طبق قطر لوله افزایش می یابد.
لوله های کاروگیت مقاومت بالائی در برابر بار خارجی دارند مخزن پکیج پلی اتیلن تصفیه فاضلاب بدون هیچ گونه هزینه اضافی برای مشتری می توانند بصورت دفنی یا سطحی رو زمینی طراحی و ساخته شوند.
کل پکیج تصفیه فاضلاب شامل واحد چربیگیر ، متعادل سازی ، آنوکسیک ؛ هوادهی،ته نشینی،تماس کلر ، ذخیره پساب پاک و لجن مازاد از طریق نصب تیغه های جداکننده پلی اتیلن داخل یک مخزن یکپارچه پلی اتیلن کاروگیت درست می شود. دسترسی به داخل هر کدام از واحدها هم از طریق یک دریچه ۵۰ یا ۶۰ یا ۸۰ سانتیمتری جداگانه فراهم می شود.
محاسن ساخت پکیج تصفیه فاضلاب پلی اتیلنی کاروگیت
۱- قیمت مخزن پکیج
پلی اتیلن تصفیه فاضلاب از مخزن فلزی و کامپوزیت بسیار ارزان تر است.
۲- مخزن پلی اتیلن می توانند بصورت کاملاً دفنی نصب شوند و از فضای بالای پکیج تصفیه فاضلاب پلی اتیلن بعنوان پارکینگ یا فضای سبز استفاده شود.
۳-مخزن پکیج تصفیه فاضلاب پلی اتیلن در برابر خورندگی فاضلاب کاملاً مقاوم است.
۴-مخزن پکیج تصفیه فاضلاب پلی اتیلن به دلیل وزن کم، امکان تعمیر، برش و جوشکاری آسان تری دارد.
۵- مخزن پکیج تصفیه فاضلاب پلی اتیلن در برابر ضربه یا حین نشست خاک ، خم می شود و انعطاف پذیر است.
۶-مخزن پکیج تصفیه فاضلاب پلی اتیلن دوجداره یا کاروگیت مقاومت بالایی در برابر بار خارجی و وزن خاک دارد و بسیار مناسب هستند تا جهت پکیج تصفیه فاضلاب دفنی استفاده شود.
۷-پکیج تصفیه فاضلاب پلی اتیلن نیاز به فونداسیون و تقویت دیواره های جانبی و هزینه ی اضافه دیگری جهت نصب ندارد. هر چند ساخت فنداسیون بتن مسلح زیر مخزن پیشنهاد می شود.
۸- در صورت ساخت پکیج تصفیه فاضلاب پلی اتیلن افقی بدلیل ارتفاع کمتر مخازن، بلوئرهای ساید چنل که از بلوئر روتس ارزان تر است به خوبی برای هوادهی جواب می دهد.
۹-در صورت استفاده از مخازن افقی برای ساخت پکیج تصفیه فاضلاب پلی اتیلن با توجه به رژیم حریان قالبی و پلاگ فلو راندمان فرآیند بسیار بالا می باشد. بعبارتی احتمال بروز جریان میان بر کمتر است.
محدودیت های ساخت پکیج تصفیه فاضلاب پلی اتیلن کاروگیت
۱- حداکثر طول ۱۲ متر است، حداکثر قطر ۳ متر است برای ساخت پکیج تصفیه فاضلاب پلی اتیلن حداکثر ابعاد فوق در دسترس است بعبارتی اگر بخواهیم یک پکیج یکپارچه تصفیه فاضلاب پلی اتیلن داشته باشیم امکان تولید پکیج تصفیه فاضلاب پلی اتیلنی تا ظرفیت ۱۵۰ متر مکعب در شبانه روز با فرآیند MBBR امکان پذیر است. و برای فرآیند EAAS تا ظرفیت ۳۰ الی ۴۰ متر مکعب در شبانه روز بصورت یکپارچه ساخته می شود.
۲-سطح رویی مخزن پکیج تصفیه فاضلاب پلی اتیلن تقریباً بسته است و دسترسی به مخزن از طریق دریچه آدم رو ۵۰ تا ۸۰ سانتیمتری وجود دارد که هنگام بهره برداری و تعمیرات داخل مخزن پکیج تصفیه فاضلاب پلی اتیلن سخت و خطرناک است.
۳-با توجه به جوشکاری این مخازن با دستگاه اکسترودر مهارت و نوع فیتر مورد استفاده در مقاومت و آبندی موثر است. اصلاح و تعمیر مخزن پلی اتیلن باید توسط افراد ماهر انجام شود.
۴-قیمت این مخزن پلی اتیلن تا قطر دو و نیم متر بصورت خطی و از قطر دو و نیم متر بیشتر بصورت نمایی افزایش می یابد.
۵-قیمت این مخازن در احجام بزرگ تر از ساخت مخزن بتن مسلح گران تر است.
۶- امکان ساخت مخازن مکعب مستطیل کاروگیت در ایران وجود ندارد.
پکیج تصفیه فاضلاب پلی اتیلن تصفیه فاضلاب کاروگیت دفنی یا غیر دفنی
پکیج تصفیه فاضلاب پلی اتیلن یا دفنی نصب می شود یا غیر دفنی نصب می شود قیمت مخزن غیر دفنی پکیج تصفیه فاضلاب پلی اتیلن تا ۵۰ درصد گران تر از همان مخزن به صورت دفنی است.
در پکیج های دفنی یا نیمه دفنی حداقل تا ۵۰ درصد اطراف مخزن با خاک پر می شود و این خاک از دفرمه شدن مخزن و تغییر شکل آن جلوگیری می کند ولی در پکیج های غیر دفنی تصفیه فاضلاب پلی اتیلن باید با نصب صدل های پلی اتیلن در زیر مخزن آن را تقویت کرد.
مخازن پکیج پلی اتیلن از لوله های کاروگیت با قطر ۱۶۰۰ تا ۳۰۰۰ میلی متر قابل تولید هستند.جهت جلوگیری از غلطیدن روی زمین هنگام نسب به صورت پایه فیلی چهار پایه عمدتاً از همان لوله های کاروگیت در زیر مخرن نصب می شود پس پایه ها نباید تحت بار و فشار قرار گیرند و صرفاً برای غلط نزدن مخزن تعبیه شده اند.

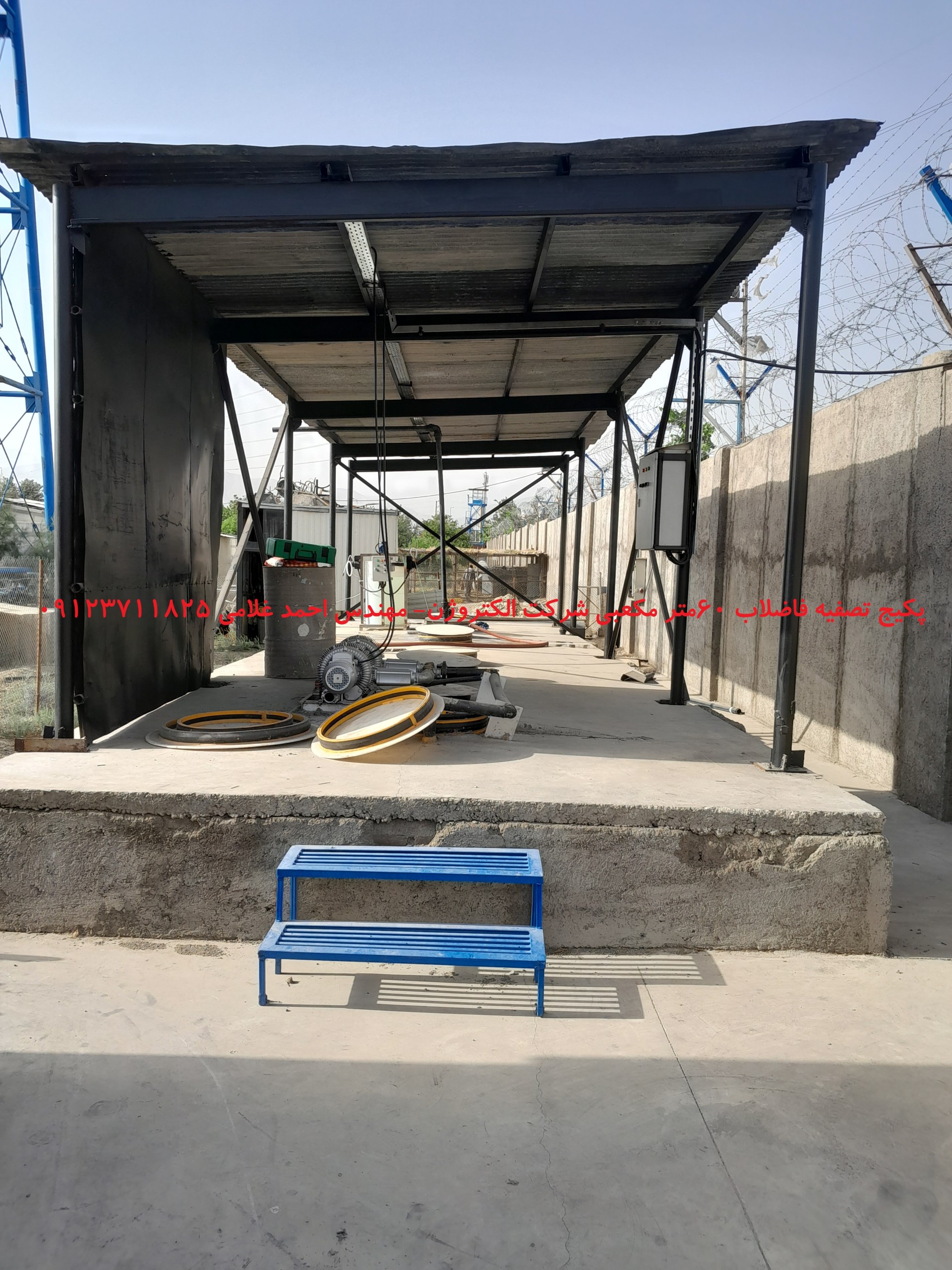

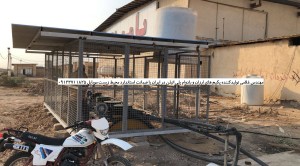

نکات مهم در خصوص پکیج تصفیه فاضلاب پلی اتیلنی غیر دفنی:
۱- مخازن پکیج تصفیه فاضلاب پلی اتیلن روزمینی کاروگیت از مخازن دفنی گران تر هستند.
۲-در صورت نصب پکیج تصفیه فاضلاب پلی اتیلن غیر دفنی نیاز به نردبان و راهرو برای تردد ایمن اپراتور می باشد که هزینه بالاتری در بر دارد.
۳-اگر شبکه فاضلاب در عمق قرار دارد برای پمپاژ فاضلاب به پکیج تصفیه فاضلاب پلی اتیلن غیر دفنی نیاز به پمپ لجن کش می باشد. که پمپ خوب گران و معمولاً پمپ لجن کش یکی از تجهیزات چالشی در پکیج تصفیه فاضلاب پلی اتیلن می باشد.
۴- امکان جابجایی پکیج تصفیه فاضلاب غیر دفنی راحت تر است.

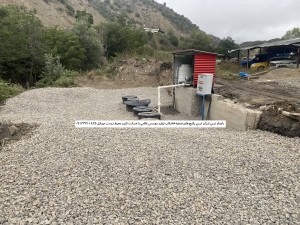

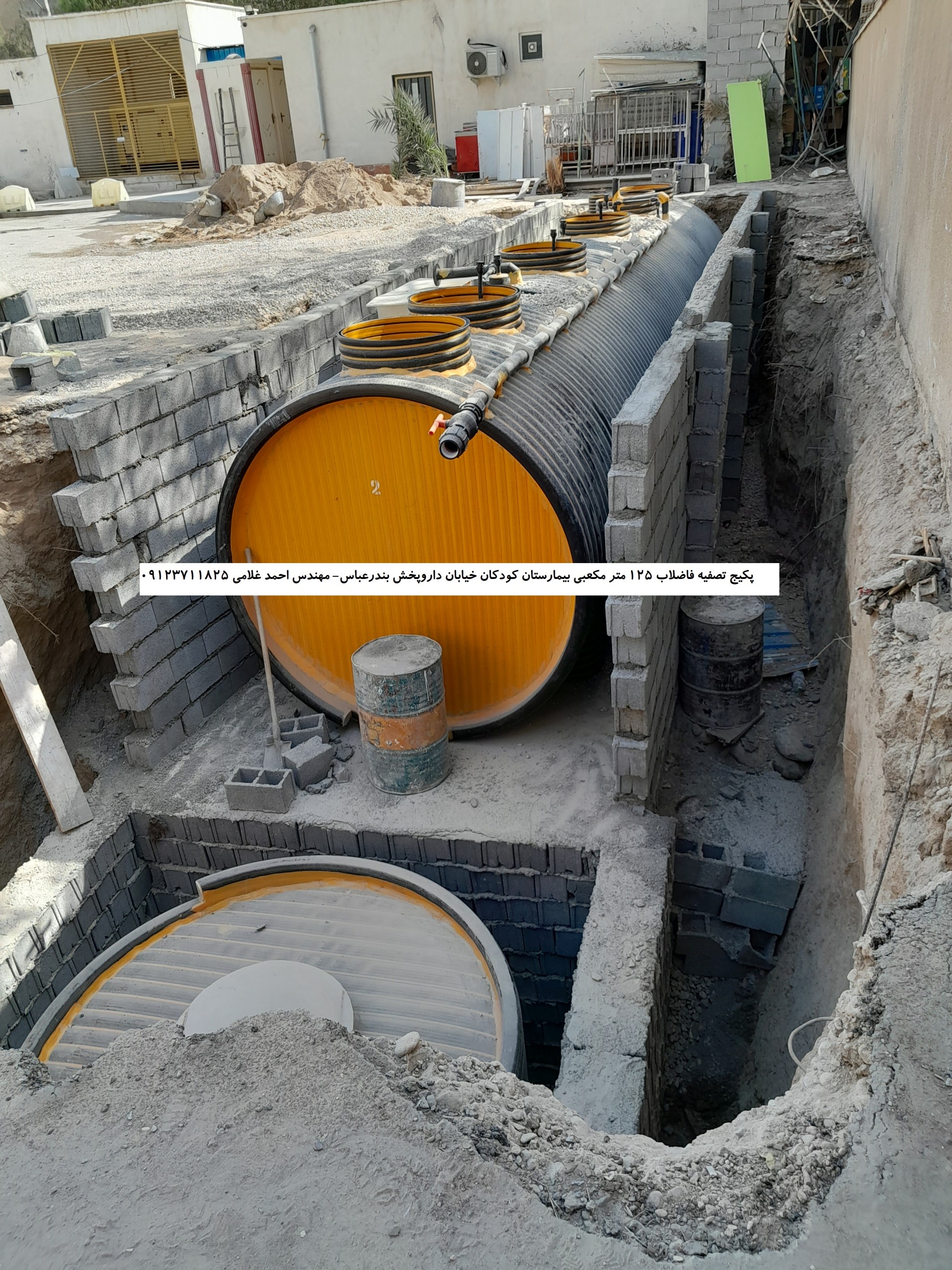

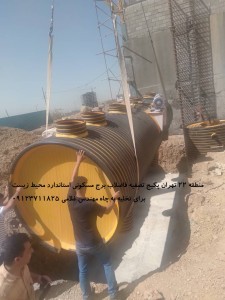

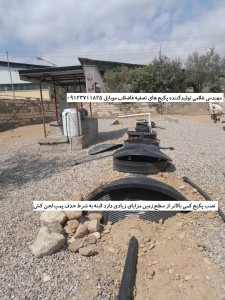

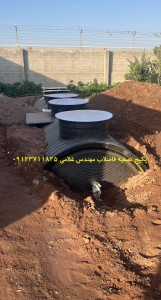

مخازن پکیج تصفیه فاضلاب پلی اتیلن دفنی -پکیج تصفیه فاضلاب دفنی کاروگیت

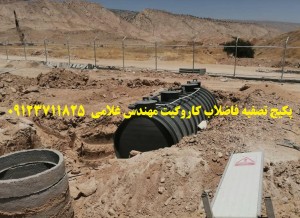

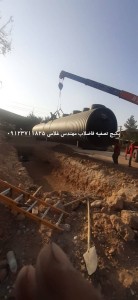

مخزن دفنی پلی اتیلن کاروگیت با توجه به بار ترافیک در عمق ۱ متر تا ۸۰ سانتی متر بصورت دفنی نصب می شوند. هزینه ساخت آن از مخازن روزمینی یا غیر دفنی کمتر است حین بهره برداری از این مخازن باید حداقل تا ۵۰ درصد اطراف مخزن با خاک پوشیده و کوبیده شده باشد در غیر اینصورت احتمال دفرمه شدن و باز شدن جوش های پلی اتیلن بسیار زیاد است.
نکات مهم در خصوص پکیج تصفیه فاضلاب پلی اتیلن دفنی :
۱- مخزن پکیج تصفیه فاضلاب پلی اتیلن غیر دفنی تا ۵۰ درصد ارزان تر از حالت غیر دفنی است.
۲-نیاز به ساخت نردبان و راهرو برای دسترسی به پکیج تصفیه فاضلاب پلی اتیلن دفنی نمی باشد.
۳-در بسیاری از مواقع برای پکیج تصفیه فاضلاب پلی اتیلن دفنی نیاز به پمپ لجن کش نمی باشد.
۴- برای جابجایی پکیج تصفیه فاضلاب پلی اتیلن دفنی در آینده نیاز به بلوک یا آجر چینی یا ساخت یک باکس بیرونی می باشد.
پکیج تصفیه فاضلاب

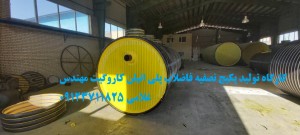

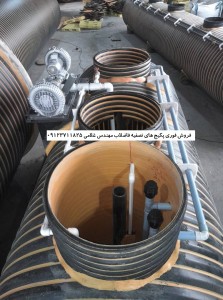

نحوه ساخت و جوشکاری مخازن تصفیه فاضلاب پلی اتیلن کاروگیت
لوله های پلی اتیلن کاروگیت در کارگاه های دارای جرثقیل سقفی و مجهز به دستگاه اکسترودر توسط افراد باتجربه به مخزن تبدیل می شود مدت زمان تولید مخزن یک پکیج تصفیه فاضلاب پلی اتیلن ۷ تا ۱۰ روز می باشد.
چند کارخانه در شهر ک صنعتی لیا قزوین و چند کارخانه در تبریز و یک کارخانه در کرمان مخازن پکیج تصفیه فاضلاب پلی اتیلن تولید می کنند.

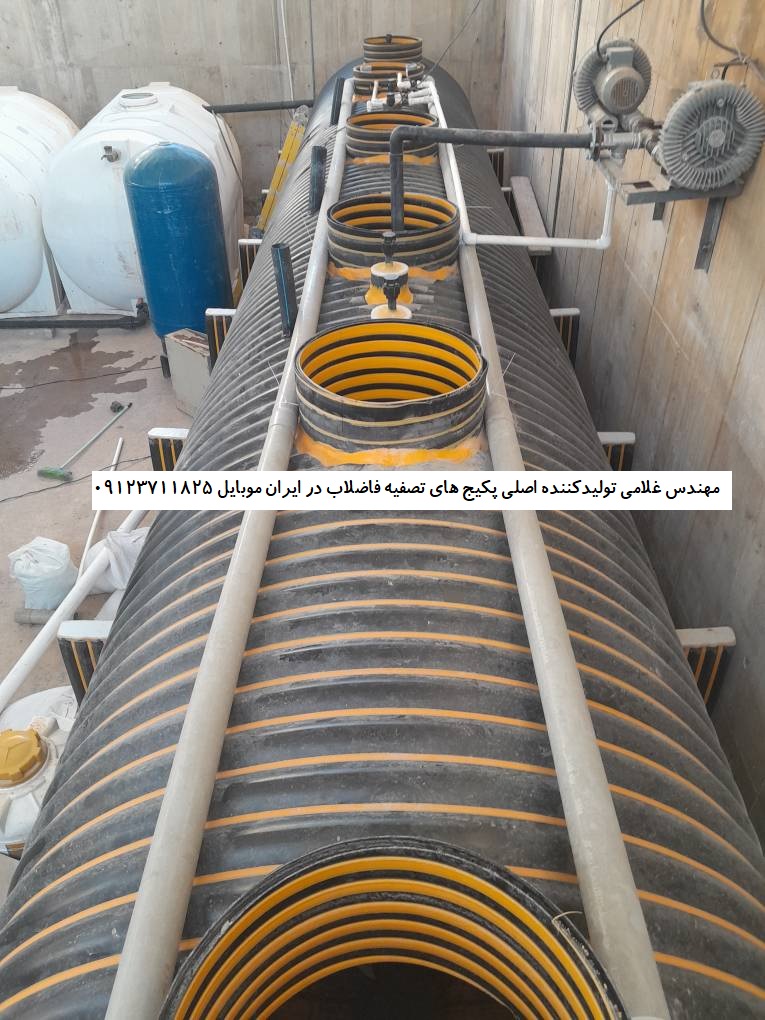

پکیج تصفیه فاضلاب پلی اتیلن کاروگیت بصورت افقی
بیشتر پکیج های تصفیه فاضلاب پلی اتیلن کاروگیت بصورت افقی یا استوانه افقی ساخته می شود. پکیج تصفیه فاضلاب پلی اتیلن کاروگیت افقی بصورت دفنی و غیر دفنی تولید می شود.
نکته مهم: دسترسی به پارت های مختلف پکیج تصفیه فاضلاب پلی اتیلن افقی از طریقه دریچه های بازدید ۵۰ تا ۸۰ سانت وجود دارد البته قطر دریچه بازدید با توجه به قطر مخزن محدودیت دارد .
پکیج تصفیه فاضلاب پلی اتیلن کاروگیت بصورت عمودی
معمولاً پکیج تصفیه فاضلاب پلی اتیلن را بصورت استوانه های افقی می سازند ولی اگر شرایط پروژه از لحاظ فضا به ما اجازه دهد بهتر است مخازن پکیج تصفیه فاضلاب را به صورت عمودی بسازیم دلیل این پیشنهاد به شرح زیر می باشد:
۱- فاضلاب محتوی مواد شناور و مواد رسوب شونده است از طرفی تجهیزات درون مخزن در صورت خرابی باید باز و تعمیر شوند و اپراتور روزانه بصورت مرتب باید سطح مخازن پکیج تصفیه فاضلاب پلی اتیلن را مشاهده کند و در صورت لزوم نظافت کند اگر مخازن بصورت عمودی باشد دهانه مخزن یا بعبارتی یک سر مخزن لوله کاروگیت کاملاً باز و در دسترس است.
۲-راندمان هوادهی دیفیوزرها در این روش بیشتر است چون حباب های هوا باید مسافت بیشتری از داخل فاضلاب عبور کنند تا به سطح رسیده و خارج شوند.
۳-عمق ته نشینی طبق استاندارد نباید کمتر از دو متر باشد و بهتر است حداقل سه متر باشد تا امکان فرار لجن های ته نشین شده و مدیریت مخزن زلال ساز توسط اپراتور به راحتی انجام شود.
۴-هزینه مخزن پکیج تصفیه فاضلاب پلی اتیلن کاروگیت عمودی دفنی و غیر دفنی فرقی ندارد.
واحد های مختلف پکیج تصفیه فاضلاب پلی اتیلن کاروگیت
با توجه به اینکه فرآیند پکیج تصفیه فاضلاب پلی اتیلن چگونه باشد تعداد مخازن یا قسمت های جداکننده داخل پکیج تصفیه فاضلاب پلی اتیلن کاروگیت فرق می کند.

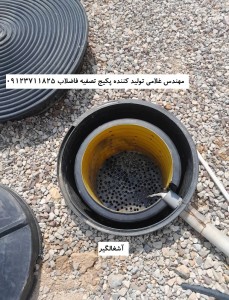

آشغالگیر
دروازه ورودی فاضلاب به پکیج تصفیه فاضلاب پلی اتیلن آشغالگیر می باشد. فاضلاب حاوی مواد جامد مثل شن و ماسه، تکه چوب،خرده استخوان،پوست تخم مرغ، پوست پیاز ، مو ، پوشک بچه،کاندوم و… می باشد ورود این مواد به مخازن پکیج تصفیه فاضلاب پلی اتیلن منجر به سائیدگی و گرفتگی پمپ ها و لوله های ارتباطی بین مخازن می شود و اگر وارد پکیج تصفیه فاضلاب پلی اتیلن بشوند منجر به اشغال فضای مفید مخازن شده و اتفاق خاصی هم بر روی آنها از لحاظ تجزیه و تصفیه رخ نمی دهد پس در دهانه ورودی پکیج تصفیه فاضلاب آشغالگیر که بصورت یک توری می باشد نصب می شود تا این مواد پشت آشغالگیر جمع آوری شود و اپراتور بصورت روزانه از آشغالگیر بازدید کرده و در صورت لزوم آن را تمیز کند.
طراحی آشغال گیر بصورت سبدی یا میله ای می باشد و برای تصفیه خانه های بزرگ از آشغال گیرهای اتوماتیک استفاده می شود و در پکیج های تصفیه فاضلاب از لحاظ اقتصادی و فنی آشغالگیر دستی پیشنهاد می شود. جنس آشغال گیر باید در برایر خورندگی و سایش و ضربه مقاوم باشد.
مخزن متعادل ساز
برای تنظیم کمی و کیفی فاضلاب در پکیج پلی اتیلن تصفیه فاضلاب از واحد متعادل ساز استفاده می شود. به عنوان مثال ظرفیت یک پکیچ تصفیه فاضلاب پلی اتیلن ۲۴ متر مکعب در شبانه روز است بعبارتی باید هر ساعت ۱ متر مکعب فاضلاب خام وارد پکیج تصفیه فاضلاب پلی اتیلن بشود.از طرفی در ساعاتی از شبانه روز پیک یا همزمانی تولید فاضلاب داریم بعبارتی اویل صبح طهر و غروب تولید فاضلاب تا ۲.۵ برابر از متوسط ساعتی بیشتر است. ما برای مدیریت پیک ساعتی فاضلاب در پکیج تصفیه فاضلاب دو راهکار داریم:
۱- یک پکیج تصفیه فاضلاب پلی اتیلن طبق پیک ساعتی طراحی کنیم این گزینه برای پکیج های تصفیه فاضلاب زیر ۲۰ متر مکعب در شبانه روز فنی و اقتصادی است.
۲-یک مخزن متعادل ساز قبل از پکیج تصفیه فاضلاب پلی اتیلن نصب کنیم و اضافه بر ظرفیت ساعتی پکیج تصفیه فاضلاب پلی اتیلن را در آن ذخیره کنیم و در ساعاتی از شب یا روز که تولید فاضلاب از متوسط ساعتی کمتر است وارد پکیج تصفیه فاضلاب پلی اتیلن کنیم این گزینه برای پکیج های بالای ۲۰ متر مکعب در شبانه روز از لحاظ فنی و اقتصادی گزینه مناسبت تری است.
مخزن چربی گیر
روغن و چربی باعث گرفتگی لوله های بین مخازن و کاهش راندمان پکیج تصفیه فاضلاب پلی اتیلن می شود و نباید وارد پکیج تصفیه فاضلاب پلی اتیلن بشود. اگر فاضلاب خام را راکد نگه داریم یکسری مواد نامحول در فاضلاب که از آب سبک تر هستند مثل روغن و چربی بر روی سطح فاضلاب شناور می شوند و موادی که از آب سنگین تر هستند مثل موارد جامد ریزی که از آشغالگیر عبور کرده اند در کف رسوب می کنند پس ما باید ارتباط مخزن چربی گیر به مخزن بعد را بصورت H بسازیم تا چربی ها به مخازن بعدی پکیج تصفیه فاضلاب پلی اتیلن نرود و به صورت دوره ای از طریق تانکر لجن کش چربی ها را تخلیه کنیم تا ذر اثر انباشت زیاد روغن و چربی در مخزن چربیگیر ، چربی ها فرار نکنند و وارد مخازن بعدی نشوند. توجه کنید مخزن چربی گیر امها کننده روغن و چربی نیست و مثل سطل زباله باید بصورت دوره ای تخلیه شود.
مخزن پمپاژ فاضلاب خام به پکیج تصفیه فاضلاب پلی اتیلن
اغلب شبکه جمع آوری فاضلاب در عمق زمین قرار دارد و اگر قرار باشد بصورت ثقلی وارد پکیج تصفیه فاضلاب بشود باید کل پکیج تصفیه فاضلاب پلی اتیلن را در عمق نصب کنیم که این موضوع دسترسی راحت به پکیج تصفیه فاضلاب پلی اتیلن را از بین می برد و هزینه محوطه سازی و مهار خاکهای جانبی پکیج تصفیه فاضلاب پلی اتیلن برای خریدار در بر دارد و این موضوع می تواند به آبگرفتگی و مستغرق شدن پکیج تصفیه فاضلاب بشود.
در پکیج تصفیه فاضلاب پلی اتیلن این شرکت بخش متعادل ساز، چربی گیر و ایستگاه پمپاژ بصورت یک مخزن یکپارچه جداگانه ساخته می شود و بگونه ای نصب می شود که فاضلاب خام بصورت ثقلی وارد مخازن متعادل ساز و چربی گیر شود برای بالا آوردن فاضلاب جمع آوری شده در متعادل ساز به پکیج تصفیه فاضلاب پلی اتیلن از پمپ استفاده می شود.از دو سیستم پمپ با توجه به شرایط و ارتفاع بین مخزن پمپاژ می توان استفاده کرد
۱- پمپ لجن کش
۲- پمپ ایرلیفت
اگر ارتفاع بین مخزن ورودی با مخزن پکیج تصفیه فاضلاب پلی اتیلن زیاد باشد از پمپ لجن کش برقی استفاده می شود. اگر از پمپ لجن کش کوچک تر از دو اینج برای پمپاژ و بالا آوردن فاضلاب استفاده کنیم امکان سوختن آن زیاد است از طرفی پمپ لجن کش دو اینج هم معمولاً از ۲۵۰ تا ۵۰۰ لیتر در دقیقه آبدهی دارد و این دبی به راحتی به پکیج تصفیه فاضلاب پلی اتیلن شوک هیدرولیکی وارد می کند. با استفاده از دو شیر یکی در مسیر مستقیم پمپ و دیگری در مسیر برگردان جریان اضافی امکان تنظیم جریان یا دبی پمپ وجود دارد
مدار فرمان پمپ لجن کش باید بگونه ای باشد که در مخزن متعادل ساز فاضلاب خام سطح فاضلاب بالا باشد و فلوتر فرمان روشن شدن را بدهد و یک فلوتر دیگر هم در مخزن تخلیه بصورت سری به همان فلوتر پمپ لجن کش در مخزن متعادل ساز نصب باشد تا خالی بودن مخزن متعادل ساز را چک کند بعد فرمان روشن شدن را به پمپ لجن کش بدهد. پس اگر سطح فاضلاب در متعادل ساز بالا آمده است و سطح فاضلاب در مخزن هوادهی پکیج تصفیه فاضلاب پلی اتیلن پائین است آن وقت پمپ روشن بشود.
پمپ لجن کش خوب گران است پمپ های لجن کش ایتالیایی لورا، پنتاکس و ابارا گران هستند و لوازم یدکی انها یا پیدا نمی شود یا بسیار گران است استفاده از پمپ های لجن کش ایرانی برندهای نوید سهند، اسپیکو، توان تک پیشنهاد می شود. هر پمپ لجن کش چه ایتالیایی چه ایرانی و چه چینی باید بصورت دوره ای از مخزن خارج و تمیز شود حتی المقدور بهتر است بجای پمپ لجن کش برقی از پمپ ایرلیفت استفاده شود. پمپ های با بدنه استیل سبک هستند و امکان جابجایی آن راحت تر است ولی برای نصب پمپ های چدنی استفاده از جرثقیل دستی پیشنهاد می شود.</p>
بهتر است قبل از ساخت پکیج تصفیه فاضلاب پلی اتیلن از محل بازدید شود و طراحی پکیج تصفیه فاضلاب به گونه ای انجام شود که بتوان فاضلاب را از مخزن متعادل ساز یا سپتیک تانک با استفاده از ایرلیفت بالا آورد و پمپاژ کرد. اصولاً سیستم های تصفیه بیولوژیکی که پکیج تصفیه فاضلاب پلی اتیلن هم طبق آن طراحی می شود با تغذیه مداوم و یکنواخت فاضلاب بهترین راندمان را دارند استفاده از ایرلیفت محدودیت هایی دارد که قبل از ساخت مخازن متعادل ساز و پکیج تصفیه فاضلاب می توان آنها را رفع کرد. فشار خروجی بلوئرها، عمق دیفیوزرها،اختلاف ارتفاع متعادل ساز با پکیج تصفیه فاضلاب پلی اتیلن، فاصله از اماکن مسکونی و مدیریت بو تعیین کننده امکان یا عدم امکان استفاده از ایرلیفت می باشد.

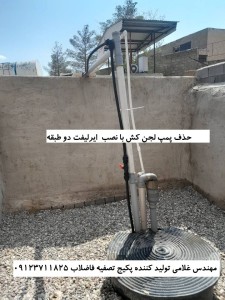

فاضلاب از مخزن متعادل ساز از طریق یک ایرلیفت به آرامی و بصورت دائمی و بی وقفه به پکیج تصفیه فاضلاب پلی اتیلن پمپاژ می شود و نتایج خارق العاده ای از خروجی به شما می دهد.
واحد متعادل ساز / چربی گیر/ایستگاه پمپاژ
بسیاری از فروشندگان پکیج تصفیه فاضلاب در طرح پکیج تصفیه فاضلاب پلی اتیلن متعادل ساز، چربی گیر یا سپتیک پمپاژ را حذف می کنند و یا بعنوان مخازن جدید بر عهده خریدار می گذارند تا با اخذ هزینه جداگانه آن را بعد از نصب پکیج تصفیه فاضلاب پلی اتیلن از خریدار اخذ نمایند.
در هر حال پکیج تصفیه فاضلاب پلی اتیلن همانند یک قطار دارای واگن های مختلفی است که هر واگن یک وظیفه ای بر عهده دارد حذف هر واگن می تواند در کیفیت خروجی و راهبری راحت از پکیج تصفیه فاضلاب پلی اتیلن مشکل ایجاد کند.
واحد ته نشینی اولیه در سیستم های لجن فعال با مدیای معلق MBBRبه دلیل کوچک بودن حجم مخزن هوادهی حتماً باید باشد و حذف آن توسط سازنده به ضرر خریدار است.
واحد انوکسیک پکیج تصفیه فاضلاب پلی اتیلن
در سیستم های متعارف هوازی پکیج تصفیه فاضلاب در خروجی نیتروژن به نیترات تبدیل می شود و در خروجی تصفیه خانه ظاهر می شود با توجه به سخت گیرانه تر شدن قوانین محیط زیست طی سال های آینده و همچنین اهمیت محیط پذیره یا محل تخلیه پساب تصفیه ، نیاز به کاهش نیترات و تبدیل آن به گاز نیتروژن می باشد. این پروسه در پکیج های های جدید تصفیه فاضلاب مورد تقاضای مشتریان است. استاندارد سازمان حفاظت محیط زیست برای تخلیه به چاه جاذب، مقدار مجاز نیترات حداکثر ۱۵ میلیگرم در لیتر است و برای تصفیه فاضلاب باید حتماً فرآیند آنوکسیک در طراحی دیده شود.
واحد آنوکسیک فاضلاب زمان ماند استاندارد در کتاب مرجع دارد و حجم مخزن آنوکسیک باید طبق آن طراحی شود فرآیند ساخت آنوکسیک جزییات اجرایی دارد و نیاز به تجربه و دانش طراح دارد.
سیستم های دارای پروسه انوکسیک جهت حذف نیتروژن به فرآیند A2O یا AO شناخته می شود.
واحد هوادهی پکیج تصفیه فاضلاب پلی اتیلن
برای تجزیه مواد آلی موجود در فاضلاب در مخزن هوادهی امکان رشد و تکثیر توده عظیم باکتری های مختلف فراهم است و فاضلاب خام حین عبور از مخزن هوادهی در زمان کافی تجزیه و تصفیه می شود. در فرآیند تصفیه فاضلاب هوادهی گسترده EAAS حداقل ۲۴ ساعت فاضلاب باید در مخزن هوادهی در معرض توده باکتری ها قرار گیرد. البته در سیستم MBBR زمان ماند بسیار کمتر و حجم مخزن هوادهی کوچک تر است. با توجه به رشد سریع علم و فن آوری طراح بهتر از از مراجع بعد از سال ۲۰۲۲ استفاده کند.
هوادهی باید بصورت یکنواخت در این مخزن توسط دیفیوزرانجام شود. رنگ مایع مخلوط در این مخزن باید بصورت قهوه های شکلاتی باشد.
مهم ترین مخزن پکیج تصفیه فاضلاب پلی اتیلن مخزن هوادهی است و بعبارتی قلب پکیج تصفیه فاضلاب است. مخزن هوادهی نیاز به موارد زیر دارد:

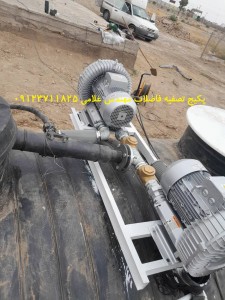

۱- هوادهی ۲۴ ساعته و کافی مستلزم استفاده از دو بلوئر هوادهی با کیفیت می باشد.
۲-برگشت لجن دائمی همانند گردش خون در بدن
۳-اختلاط کامل محتویات عدم وجود نقاط راکد
۴-زمان توقف کافی فاضلاب در این مخزن طبق کتب مرجع

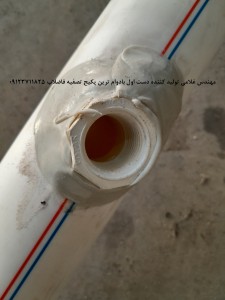

فاضلاب خورنده است و در پکیج پلی اتیلن تصفیه فاضلاب ساخت این شرکت یک قطعه فلزی در تماس با فاضلاب وجود ندارد

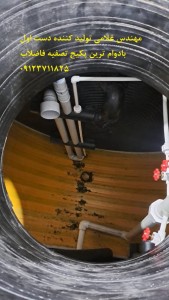

مخزن کلاریفایر یا ته نشینی ثانویه
فاضلاب خام پس از باقیماندن کافی در مخزن هوادهی تجزیه و تصفیه می شود و پس از ساکن شدن به سرعت به دو فاز تقسیم می شود یک فاز آب شفاف و یک فاز لجن قهوه ای است. پساب شفاف در بالا و لجن در کف رسوب می کند. مخزن کلاریفایر وظیفه جدا کردن لجن قهوه ای شکلاتی و آب زلال از طریق ثقلی را برعهده دارد. خروجی از مخزن هوادهی وارد مخزن کلاریفایر می شود و و در این مخزن به مدت کافی حالت سکون پیدا می کند به نحوی که لجن قهوه ای به کف مخزن سقوط می کند و آب شفاف دربالای مخزن قرار می گیرد و بعبارتی بصورت دو فاز می شود.سطح مخزن کلاریفایر و عمق مخزن کلاریفایر و مدت توقف یا حجم مخزن کلاریفایر نیاز به طراحی دارد و این اعداد و ارقام نباید قربانی صرفه جویی خریدار و طمع سازنده بشود تمام زحمات به این خاطر است که آب صاف و لجن به خوبی از هم جدا شوند و مجدد با هم مخلوط نشوند استفاده از سرریز برای تخلیه پساب و جلوگیری از اغتشاش جریان در مخزن کلاریفایر لازم است چون لجن های ته نشین شده در کف بسیار چموش هستند و با کوچکترین تلاطم و اغتشاش حین خارج شدن آب صاف از مخزن رم می کنند و دوباره شناور شده و خروجی را کثیف می کنند.
پساب شفاف از بالا
ی مخزن کلاریفایر به مخزن گندزدایی وارد می شود و لجن رپفعال رسوبی باید به سرعت به ابتدای مخزن هوادهی برگشت داده شود. برگشت لجن بصورت دائمی توسط ایرلیفت یا پمپ هوا انجام می شود.

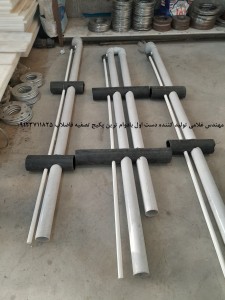

در مخزن کلاریفایر ۱- ایرلیفت یا پمپ برگشت لجن وجود دارد ۲- سرریز یا ویناچ تخلیه پساب صاف وجود دارد ۳- کفاب روب جمع آوری مواد شناور وجود دارد ۴- صفحات لاملا برای افزایش راندمان می تواند نصب شود.
در پکیج تصفیه فاضلاب پلی اتیلن استفاده از استوانه هادی و قیف یا مخروطی در کلاریفایر حتماً باید اجرا شود وگرنه بخشی از لجن دوباره بر روی سطح شناور شده و با پساب شفاف مخلول شده و TSS یا غلظت مواد معلق در خروجی را افزایش میدهد.
مخزن تماس کلر یا گندزدایی
پساب شفاف خروجی از مخزن ته نشینی آلوده است چون در حالی که ظاهری شفاف و تمیز دارد مملو از باکتری، ویروس، انگل و عوامل بیماری زا می باشد. در این مخزن محلول آب کلر که توسط واحد اختلاط و تزریق کلر آماده شده است با پساب شفاف در معرض تماس قرارمی گیرد و این تماس باید حداقل ۳۰ دقیقه باشد و غلظت محلول کلر هم کافی باشد تا عوامل بیماری زا مثل باکتری و ویروس و تخم انگل ها از بین برود. مدت زمان ۳۰ دقیقه و تماس کامل خروجی با ماده گندزدا مهم است شما تصور کنید دستتان را با مایع دستشوئی بشورید و فوراً زیر آب بگیرید آیا مواد آنتی باکتریال روی آلودگی دست شما اثر می گذارد؟
مخزن ذخیره پساب پاک یا مخزن تغذیه فیلتراسیون
پساب خروجی ازمخزن تماس کلر وارد مخزن ذخیره پساب پاک می شود. نصب پمپ خروجی در مخزن تماس کلر منجر به خوردگی پمپ و عدم گندزدایی پساب می شود پس باید در پکیج تصفیه فاضلاب پلی اتیلن یک مخزن برای ذخیره پساب پاک یا تغذیه پمپ خروجی در نظر گرفته شود.
مخزن لجن اضافی یا انباره لجن
همواره در هر نوع سیستم تصفیه فاضلاب لجن مازاد دارد که باید از سیستم خارج بشود و به محل دفن زباله و یا پس از آبگیری بعنوان کود استفاده بشود. شما به یک مخزن حداقل پنج متر مکعبی جهت نگهداری لجن مازاد دارید حداقل پنج متر مکعب هم به این دلیل است که کوچکترین ظرفیت تانکرلجن کش وکیوم چهار تا پنج متر مکعب است اگر مخزن کوچک تر باشد باید بابت تخلیه لجن مازاد پول اضافه بدهید. البته سازندگان یا این مخزن را حدف می کنند یا خیلی کوچک در نظر می گیرند تا قیمت تمام شده یا سود کار بیشتر شود البته به قیمت پرداخت کرایه تانکر لجن کش بیشتری از طرف شما.
فیلتر شنی و فیلتر کربنی
برای افزایش کیفیت پساب تصفیه شده از فیلتر شنی و فیلتر کربنی استفاده می شود. فیلتر کربنی بر کاهش مواد معلق و فیلتر کربنی برای حذف کلر اضافی پیشنهاد می شود.
لوله کشی ها
لوله کشی فاضلاب خام و برگشت لجن بهتر است از جنس لوله پلی اتیلن یا پولیکا باشد لوله گالوانیزه پس از یک الی دو سال در فاضلاب خورده می شود. استفاده از لوله استیل هم گران است.

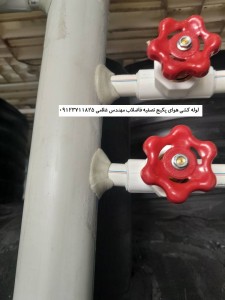

لوله کشی هوای خارج از فاضلاب بهتر است از لوله گالوانیزه یا پروپیلن استفاده شود در عین حال استفاده از لوله پلی اتیلن با استاندارد گازرسانی هم امکان پذیر است شیرآلات هوا حتما فلزی استفاده شود. لوله کشی انشعابات داخل مخزن و زیر فاضلاب حتما از جنس استیل یا پلی اتیلن باشد.
تابلوبرق
کنترل پنل یا تابلو برق در پکیج های تصفیه فاضلاب بسیار اهمیت دارد. مدار قدرت و فرمان بصورت یک دست از تجهیزات اروپایی استفاده می شود. تابلو برق با ورق ضخیم و بارانی طراحی می شود. این تابلو هم به صورت دستی و هم بصورت خودکار قابل بهره برداری می باشد.
